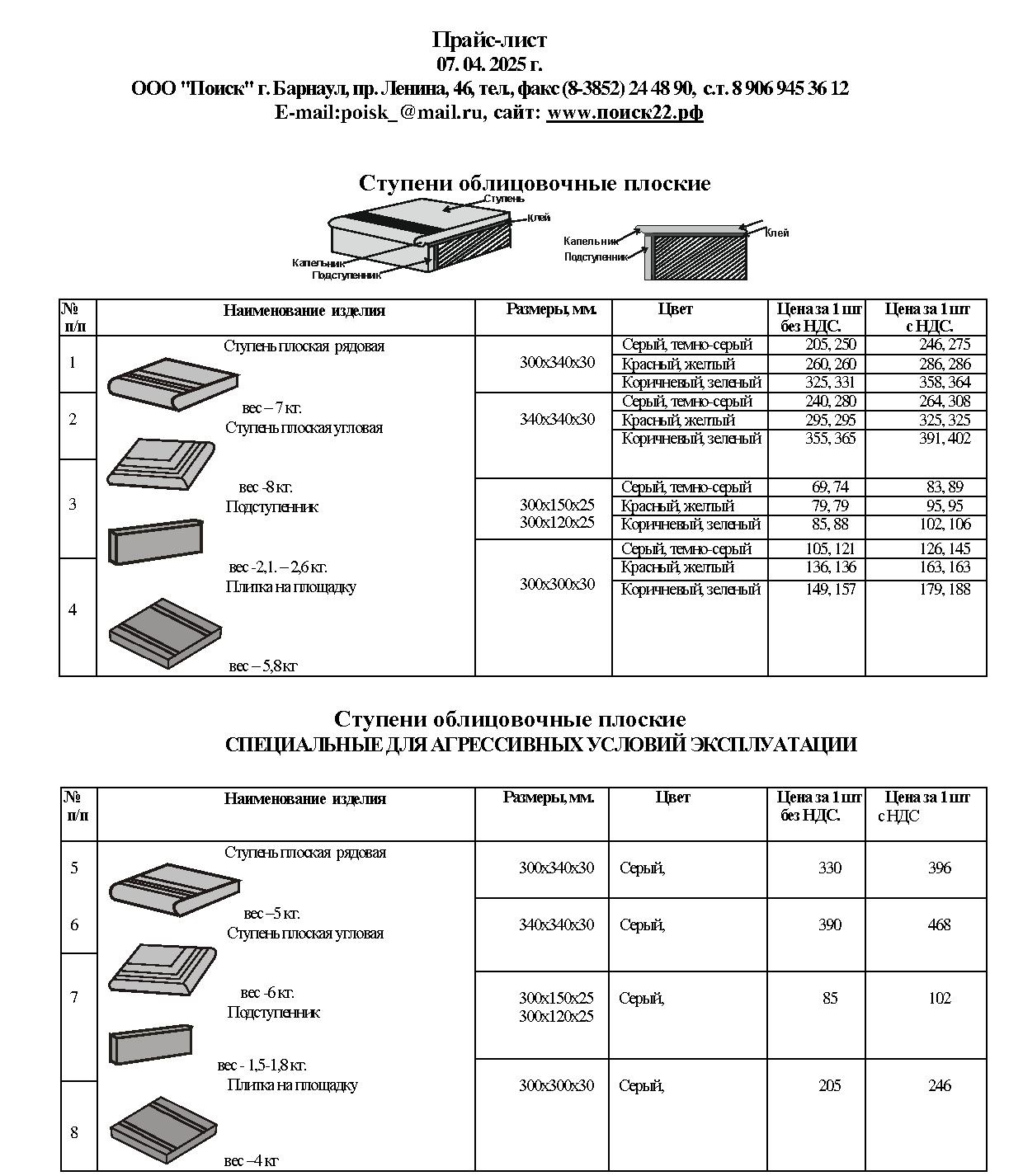

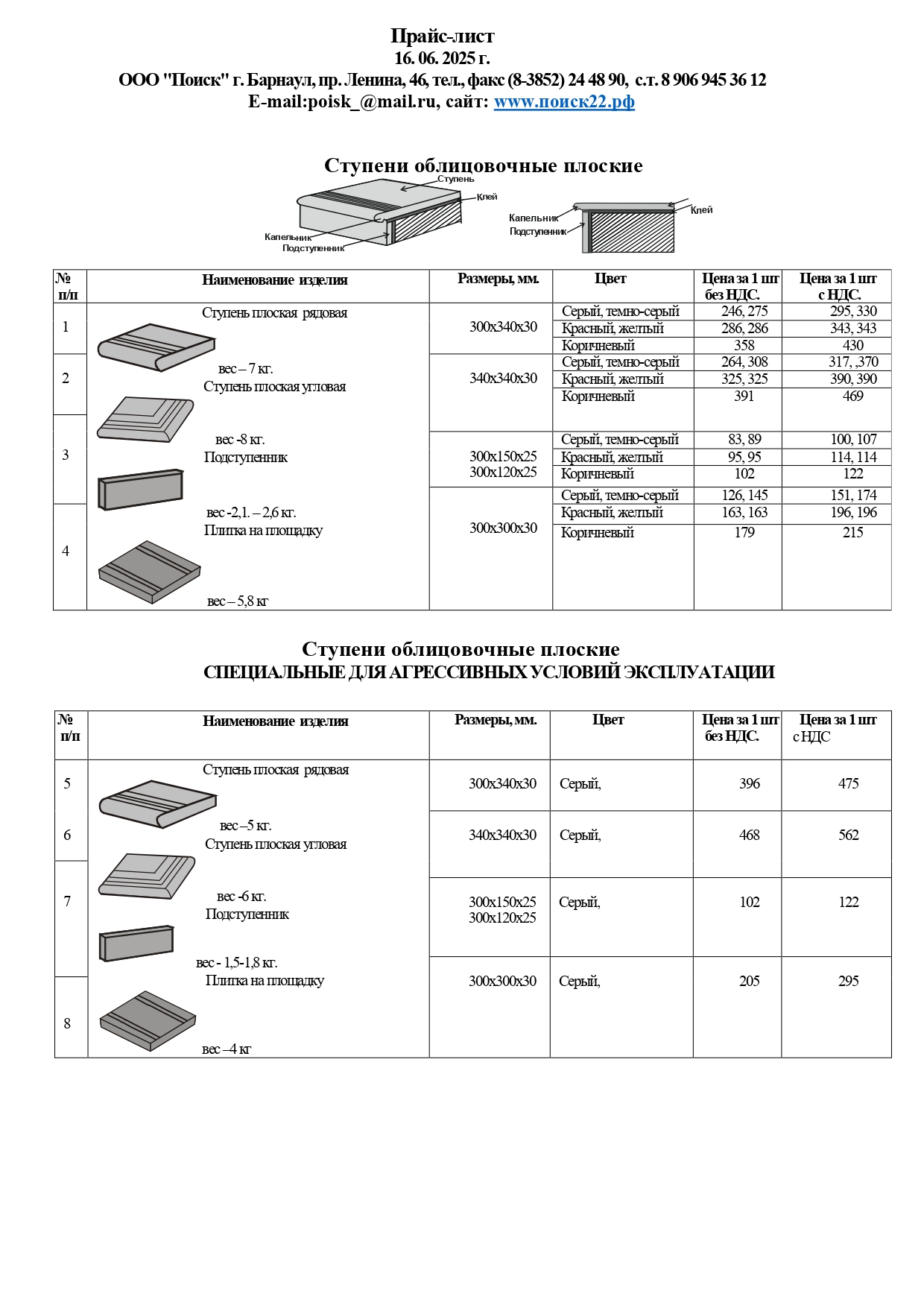

Ступени облицовочные плоские

Ступени облицовочные бетонные изготавливаются по ТУ 5746-001-21417572-2009, зарегистрированным в ФГУ «Алтайский ЦСМ» 17.03. 2009 г.

Ступени предназначены для облицовки входных крылец жилых и общественных зданий, к которым предъявляются повышенные требования по архитектурной выразительности и эксплуатационной надежности.

Характеристика изделий:

  • - прочность бетона на сжатие – не менее 40,0 МПа;
  • - морозостойкость – не менее 300 циклов;
  • -водопоглощение – не более 5 %;

Различают ступени рядовые, ступени угловые и подступенники на рис. 1, 2, 3 приведены фотографии и чертежи элементов ступеней облицовочных плоских.

Рис. 1. Ступень плоская рядовая в сборе:

  1. ступень плоская рядовая; 2- подступенник; 3. - капельник; 4. - основание крыльца; 5 - подстилающий слой раствора; 6 – противоскользящие выступы.





Инструкция по укладке и эксплуатации ступеней бетонных облицовочных для крыльца

1. Укладку ступеней рекомендуется производить на цементно-песчаный раствор с добавлением плиточного клея, который можно использовать для наружных работ, например «Юнис», «Суперполимер» и др. Состав смеси по объему: цемент – 1 часть, клей – 1 часть, песок речной – 3 части.

2. Для предотвращения скапливания и задержки осадков в зоне подступенников, необходимо соблюдать уклоны не менее 5 градусов для стока воды, которые проверяются пробной поливкой водой. Места, застоя воды должны быть устранены. При правильной укладке ступеней и соблюдении необходимых уклонов, наледи на поверхности ступеней образовываться не должно. Использование ледорубов для очистки ступеней не желательно.

3. При укладке ступеней необходимо тщательно заполнять все полости между основанием и внутренними плоскостями подступенника и проступи ступеней. Наличие полостей не допускается.

4. Швы между ступенями, которые должны составлять 4-6 мм следует заполнять выдавливанием материала из прослойки. Оставшиеся открытые швы должны быть заполнены материалом прослойки. Лишний материал прослойки должен быть тщательно удален с лицевой поверхности ступеней.

5. Укладка ступеней должна производиться в сухую погоду, при положительной температуре. Ночные заморозки не должны превышать – 2 ° С. В противном случае может произойти замерзание и разрушение материала прослойки и отслоение ступеней от основания.

6. Использовать противоморозные добавки для раствора прослойки не допускается!

7. Категорически запрещается посыпать ступени и плитку солевыми составами с целью размораживания наледи, так как при кристаллизации или при последующем замерзании раствор давит на стенки пор, вызывая разрушение цементного камня. Например, давление хлористого натрия (поваренная соль) может достигать 2,7 кгс/см!

8. При организации водоотведения с кровли здания необходимо исключить попадание потоков на ступени.





СТУПЕНИ ОБЛИЦОВОЧНЫЕ ФИГУРНЫЕ ЗАМКОВЫЕ

Ступени облицовочные бетонные изготавливаются по ТУ 5746-001-21417572-2009, зарегистрированным в ФГУ «Алтайский ЦСМ» 17.03. 2009 г.

Ступени предназначены для облицовки входных крылец жилых и общественных зданий, к которым предъявляются повышенные требования по архитектурной выразительности и эксплуатационной надежности.

Характеристика изделий:

  • прочность бетона на сжатие – не менее 40,0 МПа;
  • морозостойкость – не менее 300 циклов;
  • водопоглощение – не более 5 %;
  • истираемость – не более 0,5 г/см2

Различают ступени рядовые 600х330х30х57 мм, угловые 330х330х30х57 мм и подступенники: рядовые размером 600х110х25 мм и угловые 100х100х25 мм (см. рис. 1, 2, 3, 4). Предназначены для облицовки оснований с шириной проступи 300 мм и высотой подступенника 150 мм.

Рис. 1 Схема облицовки крыльца с использованием ступеней облицовочных фигурных замковых: 1 – ступень; 2 – подступенник; 3 – основание крыльца; 4 – подстилающий слой раствора 10-12 мм; 5 – противоскальзящие выступы.:





Инструкция по укладке и эксплуатации ступеней бетонных облицовочных для крыльца

1. Укладку ступеней рекомендуется производить на цементно-песчаный раствор с добавлением плиточного клея, который можно использовать для наружных работ, например «Юнис», «Суперполимер» и др. Состав смеси по объему: цемент – 1 часть, клей – 1 часть, песок речной – 3 части.

2. Для предотвращения скапливания и задержки осадков в зоне подступенников, необходимо соблюдать уклоны не менее 5 градусов для стока воды, которые проверяются пробной поливкой водой. Места, застоя воды должны быть устранены. При правильной укладке ступеней и соблюдении необходимых уклонов, наледи на поверхности ступеней образовываться не должно. Использование ледорубов для очистки ступеней не желательно.

3. При укладке ступеней необходимо тщательно заполнять все полости между основанием и внутренними плоскостями подступенника и проступи ступеней. Наличие полостей не допускается.

4. Швы между ступенями, которые должны составлять 4-6 мм следует заполнять выдавливанием материала из прослойки. Оставшиеся открытые швы должны быть заполнены материалом прослойки. Лишний материал прослойки должен быть тщательно удален с лицевой поверхности ступеней.

5. Укладка ступеней должна производиться в сухую погоду, при положительной температуре. Ночные заморозки не должны превышать – 2 ° С. В противном случае может произойти замерзание и разрушение материала прослойки и отслоение ступеней от основания.

6. Использовать противоморозные добавки для раствора прослойки не допускается!

7. Категорически запрещается посыпать ступени и плитку солевыми составами с целью размораживания наледи, так как при кристаллизации или при последующем замерзании раствор давит на стенки пор, вызывая разрушение цементного камня. Например, давление хлористого натрия (поваренная соль) может достигать 2,7 кгс/см!

8. При организации водоотведения с кровли здания необходимо исключить попадание потоков на ступени.

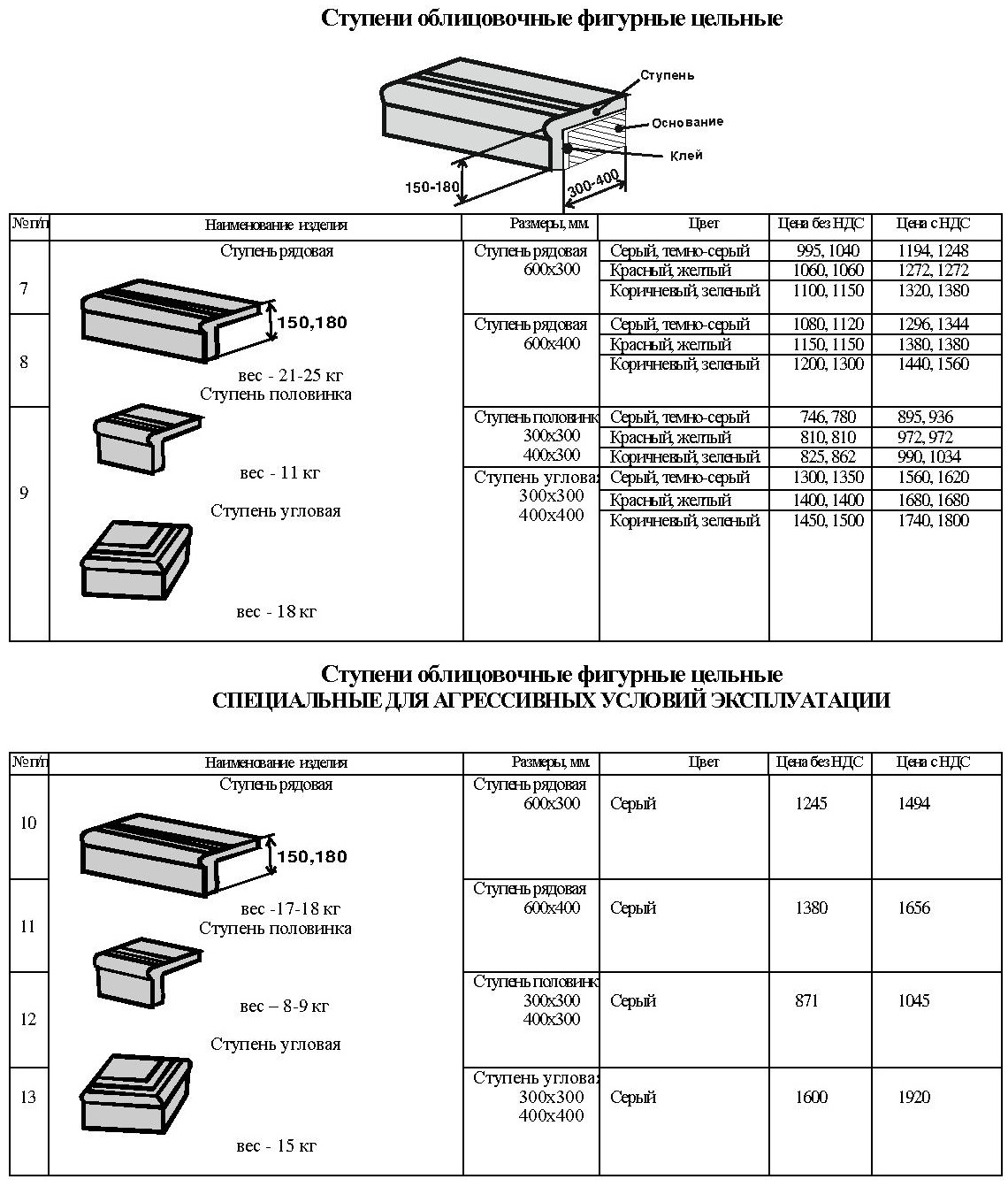

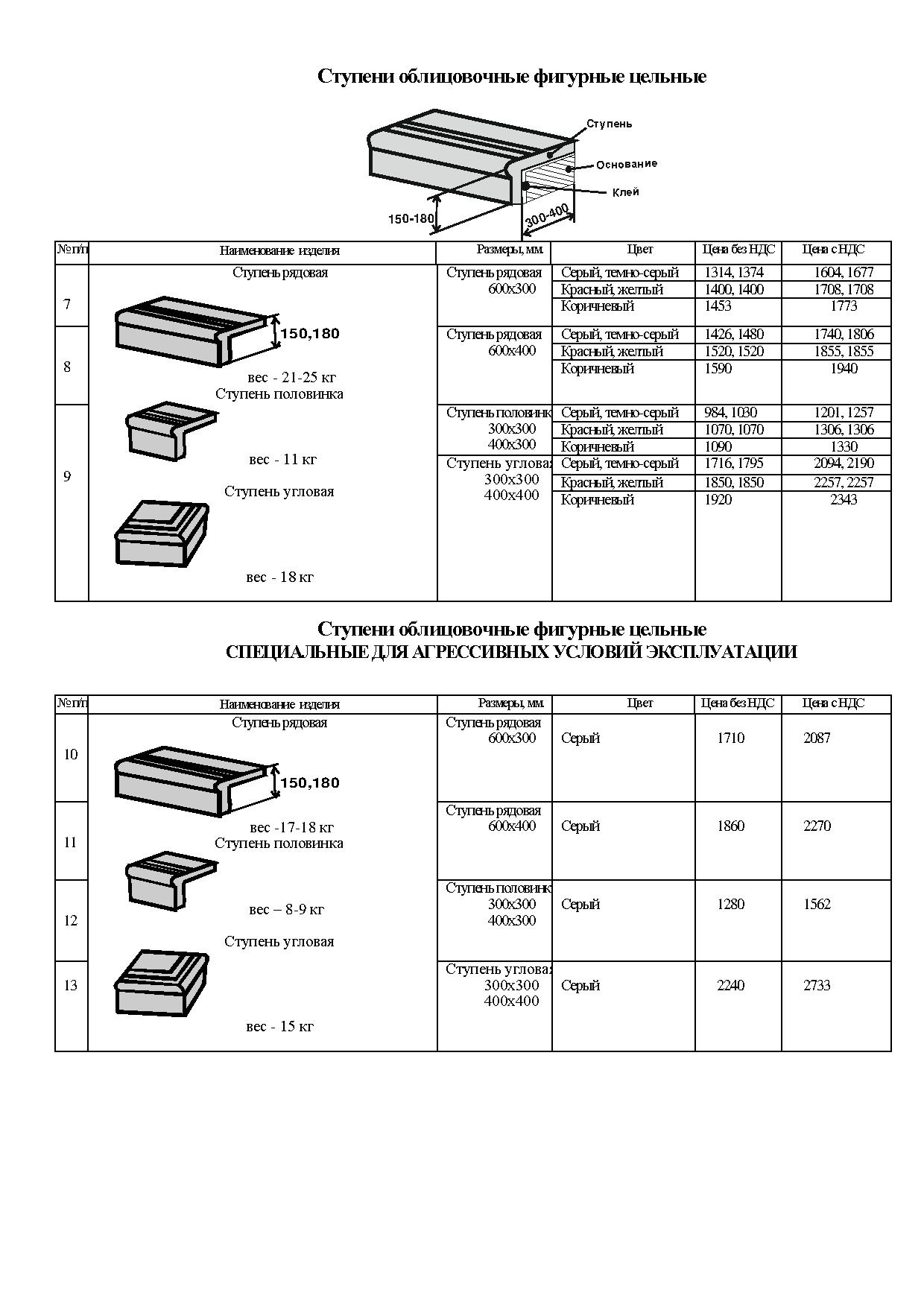

СТУПЕНИ ОБЛИЦОВОЧНЫЕ ФИГУРНЫЕ ЦЕЛЬНЫЕ

Ступени облицовочные бетонные изготавливаются по ТУ 5746-001-21417572-2009, зарегистрированным в ФГУ «Алтайский ЦСМ» 17.03. 2009 г.

Ступени предназначены для облицовки входных крылец жилых и общественных зданий, к которым предъявляются повышенные требования по архитектурной выразительности и эксплуатационной надежности.

Характеристика изделий:

  • прочность бетона на сжатие – не менее 40,0 МПа;
  • морозостойкость – не менее 300 циклов;
  • водопоглощение – не более 5 %;
  • истираемость – не более 0,5 г/см2

На рис 1, 2, 3 приведены чертежи ступеней с указанием основных размеров.



Инструкция по укладке и эксплуатации ступеней бетонных облицовочных для крыльца

1. Укладку ступеней рекомендуется производить на цементно-песчаный раствор с добавлением плиточногоклея, который можно использовать для наружных работ, например «Юнис», «Суперполимер» и др. Состав смеси по объему: цемент – 1 часть, клей – 1 часть, песок речной – 3 части.

2. Для предотвращения скапливания и задержки осадков в зоне подступенников, необходимо соблюдать уклоны не менее 5 градусов для стока воды, которые проверяются пробной поливкой водой. Места, застоя воды должны быть устранены. При правильной укладке ступеней и соблюдении необходимых уклонов, наледи на поверхности ступеней образовываться не должно. Использование ледорубов для очистки ступеней не желательно.

3. При укладке ступеней необходимо тщательно заполнять все полости между основанием и внутренними плоскостями подступенника и проступи ступеней. Наличие полостей не допускается.

4. Швы между ступенями, которые должны составлять 4-6 мм следует заполнять выдавливанием материала из прослойки. Оставшиеся открытые швы должны быть заполнены материалом прослойки. Лишний материал прослойки должен быть тщательно удален с лицевой поверхности ступеней.

5. Укладка ступеней должна производиться в сухую погоду, при положительной температуре. Ночные заморозки не должны превышать – 2 ° С. В противном случае может произойти замерзание и разрушение материала прослойки и отслоение ступеней от основания.

6. Использовать противоморозные добавки для раствора прослойки не допускается!

7. Категорически запрещается посыпать ступени и плитку солевыми составами с целью размораживания наледи, так как при кристаллизации или при последующем замерзании раствор давит на стенки пор, вызывая разрушение цементного камня. Например, давление хлористого натрия (поваренная соль) может достигать 2,7 кгс/см!

8. При организации водоотведения с кровли здания необходимо исключить попадание потоков на ступени.
